3/8英寸单头电热管

3/8英寸单头电热管

产品时间：2022/3/16 23:00:55

简要描述：

单头电热管在现场安装时，电热管请插入模孔中，不可以外露，引出线在安装时，在模具边上要做一支架，来固定引出线，以免引出线拆断，现场条件允许的情况下，请将引出线有弧度出来，以防拆断。

详细介绍

电热管小常识：

1、因为G系列的电热是发热元件，在现场安装时，请不注意不要蛮力引出线不能大力拉动，以防发生断裂。

2、电热管在仓库保存时，请使用带有密封胶条的密封容器，或用食品储藏罐代替，放入一些干燥剂，干燥剂你在采购产品时可以与上海世比威公司索要，

3、G系列电热管有一定的使用温度要求，电热管本身温度不超过760℃，平台（模具、介质等）不越过550℃，为**使用

4、电热管本身的直径是负公差的，所以在模孔的要求上请采购3/8"的钻头打孔，而不能采购10.0mm的钻头打孔，以确保模孔与电热管的空隙不超过0.1mm

5、在现场安装时，电热管请插入模孔中，不可以外露，引出线在安装时，在模具边上要做一支架，来固定引出线，以免引出线拆断，现场条件允许的情况下，请将引出线有弧度出来，以防拆断。

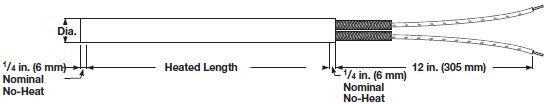

以下表格是G系列电热管选型手册：（表格中全为标准型号，特殊型号请去目录下载

 序 号
No. 		 直 径
mm 		电热管长度
mm  		 电 压
ACV 		 功 率
W 		 功率密度
W/cm2 		 重量
KG 		交货状态   型 号
01   9.525 25.40 120 55 15  0.014  现货供应  G1A71-L12
02  -- 25.40  120  100  26  0.014    G1A29-L12
03  -- 25.40  120  150  40  0.014    G1A38-L12
04  --  25.40  240  200  53  0.014    G1A83-L12
05  --  32.00  120  100  18  0.014    G1E91-L12
06  --  32.00  120  125  22  0.014    G1E74-L12
07  --  32.00  120  150  27  0.014    G1E92-L12
08  --  32.00  240  150  27  0.014    G1E93-L12
09  --  32.00  120  200  35  0.014    G1E94-L12
10  --  32.00  240  200  36  0.014    G1E95-L12
11  --  32.00  120  400  66  0.014    G1E99-L12
12  --  33.50  120  100  16  0.014    G1F13-L12
13  --  33.50  240  100  16  0.014    G1F15-L12
14  --  33.50  120  150  25  0.014    G1F17-L12
15  --  35.00  240  160  23  0.014    G1G23-L12
16  --  36.50  120  100  15  0.014    G1H6-L12
17  --  38.00  120  50  7  0.018    G1J25-L12
18  --  38.00  120  75  10  0.018    G1J70-L12
19  --  38.00  120  80  11  0.018    G1J66-L12
20 --  38.00  120  100  13  0.018    G1J59-L12
 序 号
No.  		直 径
mm  		电热管长度
mm   		电 压
ACV   		 功 率
W 		功率密度
W/cm2  		重量
KG  		交货状态  型 号
21 9.525 38.00  240  100  13  0.018  现货供应  G1J110-L12
22    38.00  240  125  16  0.018    G1J182-L12
23    38.00  120  150  20  0.018    G1J31-L12
24    38.00  240  150  20  0.018    G1J39-L12
25    38.00  120  200  27  0.018    G1J85-L12
26    38.00  240  200  27  0.018    G1J73-L12
27    38.00  120  250  33  0.018    G1J86-L12
28    38.00  240  250  33  0.018    G1J54-L12
29    44.50  120  125  13  0.023    G1N45-L12
30    44.50  120  175  19  0.023     G1N46-L12
31    44.50  120  250  27  0.023     G1N43-L12
32    44.50  240  250  27  0.023     G1N32-L12
33    46.00  240  150  15  0.023     G1P14-L12
34    46.00  120  200  20  0.023     G1P15-L12
35    46.00  240  250  25  0.023     G1P11-L12
36    47.50  120  250  24  0.023     G1R14-L12
37    51.00  120  50  5  0.027    G2A53-L12
38    51.00  120  75  7  0.027   G2A192-L12
39    51.00  120  100  9  0.027    G2A84-L12
40    51.00  240  100  9  0.027    G2A76-L12
 序 号
No.   		直 径
mm   		电热管长度
mm   		电 压
ACV   		功 率
W  		功率密度
W/cm2   		重量
KG   		交货状态  型 号
41  9.525  51.00  120   150 13  0.027   现货供应  G2A56-L12
42    51.00  240  150  13  0.027     G2A81-L12
43    51.00  120  200  18  0.027     G2A127-L12
44    51.00  240  200  18  0.027     G2A37-L12
45    51.00  120  250  22  0.027     G2A47-L12
46    51.00  240  250  22  0.027     G2A73-L12
47    51.00  120  300  27  0.027     G2A139-L12
48    51.00  240  300  27  0.027     G2A98-L12
49    51.00  120  400  36  0.027     G2A153-L12
50    51.00  240  400  36  0.027     G2A146-L12
51    51.00  120  500  44  0.027     G2A95-L12
52    51.00  240  500  44  0.027     G2A97-L12
53    54.00  240  200  16  0.027     G2C13-L12
54    57.00  120  75  6  0.032     G2E88-L12
55    57.00  120  125  10  0.032    G2E89-L12
56    57.00  240  125  10  0.032    G2E138-L12
57    57.00  240  150  11  0.032    G2E68-L12
58    57.00  120  175  13  0.032    G2E90-L12
59    57.00  120  250  19  0.032    G2E2-L12
60    57.00  240  250  19  0.032    G2E78-L12
 序 号
No.   		直 径
mm   		电热管长度
mm   		电 压
ACV   		功 率
W  		功率密度
W/cm2   		 重量
KG 		交货状态   型 号
61  9.525  57.00   120 300  23  0.032  现货供应  G2E108-L12
62    57.00  240  300  23  0.032    G2E12-L12
63    57.00  120  350  27  0.032    G2E91-L12
64    57.00  240  350  27  0.032    G2E75-L12
65    63.50  120  200  13  0.032    G2J110-L12
66    63.50  240  200  13  0.032    G2J81-L12
67    63.50  120  250  17  0.032    G2J46-L12
68    63.50  240  250  17  0.032    G2J80-L12
69    63.50  120  300  20  0.032    G2J118-L12
70    63.50  240  300  20  0.032    G2J119-L12
71    63.50  120  400  27  0.032    G2J26-L12
72    63.50  240  400  27  0.032    G2J146-L12
73    63.50  120  500  33  0.032    G2J109-L12
74    63.50  240  500  33  0.032    G2J52-L12
75    71.50  120  60  3  0.036    G2P9-L12
76    71.50  120  250  14 0.036    G2P3-L12
77    71.50  240  300  17  0.036    G2P5-L12
78    76.00  120  100  5  0.036    G3A55-L12
79    76.00  240  100  5  0.036    G3A137-L12
80    76.00  120  150  8  0.036    G3A121-L12
 序 号
No.   		直 径
mm   		电热管长度
mm   		电 压
ACV   		功 率
W   		功率密度
W/cm2   		 重量
KG   		交货状态    型 号
81  9.525  76.00  120  200  11  0.036   现货供应  G3A61-L12
82    76.00  240  200  11  0.036     G3A39-L12
83    76.00  120  250  13  0.036     G3A52-L12
84    76.00  240  250  13  0.036     G3A54-L12
85    76.00  120  300  16  0.036     G3A73-L12
86    76.00  240  300  16  0.036     G3A92-L12
87    76.00  120  400  21  0.036     G3A44-L12
88    76.00  240  400  21  0.036     G3A65-L12
89    76.00  120  500  27  0.036     G3A119-L12
90    76.00  240  500  27  0.036     G3A120-L12
91    76.00  240  600  32  0.036     G3A133-L12
92    84.00  120  500  24  0.036     G3F24-L12
93    89.00  120  250  11  0.041     G3J77-L12
94    89.00  240  250  11  0.041    G3J65-L12
95    89.00  120  300  13  0.041    G3J87-L12
96    89.00  240  300  13  0.041    G3J68-L12
97    89.00  120  500  22  0.041    G3J22-L12
98    89.00  240  500  22  0.041    G3J63-L12
99    97.00  120  150   6 0.041    G3P8-L12
100     97.00  240  500  20  0.041    G3P3-L12
  序 号
No. 		直 径
mm  		 电热管长度
mm 		电 压
ACV   		功 率
W   		功率密度
W/cm2   		重 量
KG   		 交货状态 &n, bsp;型 号
 101 9.525  102.00  120  125 5  0.041   现货供应    G4A54-L12
102   102.00  240  125  5  0.041     G4A163-L12
103     102.00  120 150  6 0.041   G4A78-L12
104    102.00  120  175  7  0.041     G4A191-L12
105    102.00  120  250  10  0.041   G4A40-L12
106    102.00  240  250  10  0.041     G4A87-L12
107    102.00  120  300  11  0.041     G4A94-L12
108    102.00 240  300  11  0.041     G4A95-L12
109    102.00  120  400  15  0.041     G4A48-L12
110    102.00  240  400  15  0.041     G4A44-L12
111    102.00  240  450  17  0.041     G4A64-L12
112    102.00  120  500  19  0.041     G4A96-L12
113    102.00  240  500  19  0.041     G4A92-L12
114    102.00  120  550  21  0.041     G4A200-L12
115    108.00  240  300  10  0.041     G4E25-L12
116    108.00  240  750  26 0.041     G4E15-L12
117    114.50  120  300  10  0.045     G4J54-L12
118    114.50  240  300  10  0.045     G4J33-L12
119    114.50  120  500  17  0.045     G4J55-L12
120    114.50  240  500  17  0.045     G4J37-L12
  序 号
No. 		 直 径
mm 		电热管长度
mm   		电 压
ACV   		功 率
W 		 功率密度
W/cm2 		重量
KG   		交货状态   型 号
121  9.525  122.00  240  300  9  0.050   现货供应  G4P11-L12
122    122.00   240  500  15  0.050     G4P3-L12
123    127.00   120  150  4  0.050     G5A68-L12
124    127.00  240  150  4  0.050     G5A56-L12
125    127.00  120  300  9  0.050     G5A69-L12
126    127.00  240  300  9  0.050     G5A70-L12
127    127.00  120  500  15 0.050     G5A38-L12
128    127.00  240  500  15  0.050     G5A71-L12
129    127.00  240  750  22  0.050     G5A67-L12
130    127.00  240  1000  30  0.050     G5A115-L12
131    134.00  240  200  7  0.054     G5E16-L12
132    140.00  240  600  16  0.054     G5J36-L12
133    140.00  240  1000  27  0.054     G5J45-L12
134    153.00  120  200  5  0.059     G6A60-L12
135    153.00  120  250  6  0.059    G6A40-L12
136    153.00  240  250  6  0.059    G6A92-L12
137  153.00  120  400  10  0.059    G6A81-L12
138    153.00  240  400  10  0.059    G6A82-L12
139    153.00  120  500  12  0.059    G6A125-L12
140    153.00  240  500  12  0.059    G6A59-L12
  序 号
No. 		 直 径
mm   		电热管长度
mm   		电 压
ACV   		功 率
W   		功率密度
W/cm2   		重量
KG   		交货状态  型 号
141  9.525  153.00  120  600  15  0.059  现货供应  G6A56-L12
142    153.00  240  600  15  0.059    G6A51-L12
143    153.00  240  750  18  0.059    G6A46-L12
144    153.00  240  1000  24  0.059    G6A83-L12
145    165.00  240  600  13  0.064    G6J23-L12
146    165.00  240  1000  22  0.064     G6J33-L12
147    178.00  120  250  5  0.064     G7A40-L12
148    178.00  240  250  5  0.064     G7A32-L12
149    178.00  240  500  10  0.064     G7A30-L12
150    178.00  120  600  12  0.064     G7A41-L12
151    178.00  240  600  12  0.064     G7A42-L12
152    178.00  240  1000  21  0.064     G7A43-L12
153    190.50  240  600  11  0.064     G7J27-L12
154    190.50   240  1000  19  0.068     G7J28-L12
155    199.00   240  750  13  0.068     G7P5-L12
156    203.00   120  300  5  0.073     G8A54-L12
157    203.00   240  300  5  0.073     G8A47-L12
158    203.00   120  400  7  0.073     G8A109-L12
159    203.00   120  500  9  0.073     G8A81-L12
160    203.00   240  500  9  0.073     G8A32-L12
 序 号
No.  		直 径
mm   		电热管长度
mm  		 电 压
ACV 		功 率
W   		功率密度
W/cm2   		重量
KG   		交货状态   型 号
161   9.525  203.00   120  600  11  0.073   现货供应  G8A53-L12
162     203.00   240  600  11  0.073     G8A37-L12
163     203.00   240  700  12  0.073     G8A98-L12
164     203.00   240  1000  18  0.073     G8A45-L12
165     219.00   240  500  8  0.077     G8L3-L12
166     229.00   240  1000  16  0.082     G9A37-L12
167     241.00   240  600  9  0.086     G9J20-L12
168     241.00   240  1000  15  0.086     G9J12-L12
169    254.00 120  400  6  0.086    G10A48-L12
170    254.00  120  600  8  0.086    G10A35-L12
171    254.00  240  600  8  0.086    G10A31-L12
172    254.00  240  1000  14  0.086    G10A32-L12
173    275.00  240  375  5  0.091    G10P5-L12
174    305.00  120  400  5  0.100    G12A45-L12
175    305.00  120  600  7  0.100    G12A29-L12
176    305.00  240  600  7  0.100    G12A46-L12
177    305.00  240  1000  12  0.100    G12A47-L12
178    326.00  240  1000  11  0.104    G12P3-L12



注：现货供应是指工厂的供货时间，代理商有无现货供应，请进行咨询得知，已方便订货。

订货需知：

WATLOW公司从1954年开始生产FIREROD®棒状加热器，现在电热管的型号已经从以前单一的订制，发展到现在全系列产品，每种系列电热管都有了相对应的型号，请客户在选用WATLOW产品时注意

1、设备维护更换电热管时请将旧的电热管钢管外壳洗擦干净，WATLOW的型号就刻在钢管外壳上，可以凭型号直接采购，在采购时将旧的产品以图片方式提供给上海世比威公司

2、如果是替代产品，请将原有产品样品完整保留，以样品形式发到上海世比威公司，上海世比威公司将以你的样品画出图纸给你确认，然后报出WATLOW价格与使用期限，供你使用。

3、如果是需要全新的WATLOW产品，请提供祥细图纸，并结合WATLOW的生产工艺，设计出符合你的需要并是WATLOW**的生产效果，如果有必要上海世比威公司会有工程师到达现场进行现场沟通。

4、如果有WPS项目，从加热系统、测温系统、控制系统一条龙服务，上海世比威公司会申请到WATLOW公司，将会有更具专业的WATLOW团队的资深工程师进行现场服务。

上海世比威公司 2012-7-3

如果需要G系列电热管电子文档请下载：附：0.375英寸的电热管目录.pdf
